UniPlot软件介绍
UniPlot提供一个有效强大的编程语言，它允许用户向用户界面添加新的函数，执行复杂的数学数据分析，导入特定数据格式或者自动产生完整的说明。
UniPlot软件功能
将数据转换到用颜色区域组成的3D表面，用等高线表示的彩色图。
用颜色填充过的等高线地图或者绘制成以多种坐标形式表示的2D图表。
文本对象，扫描图和其他绘图标签元素都可以被轻松得用OLE插入到文件中。
数据之间可以相互作用，也可以自动套用多次反复的分析任务。
UniPlot使用说明
1.操作界面介绍

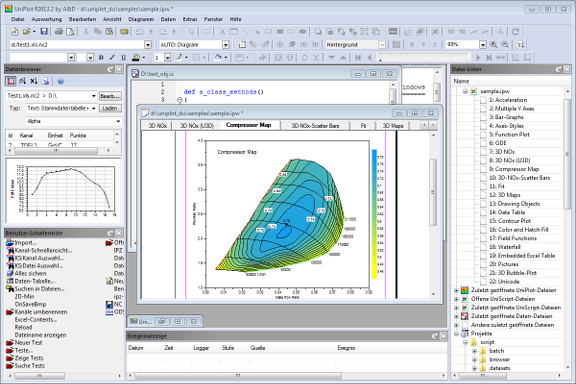

作为典型的桌面应用程序, UniPlot提供了多窗口多区域的排布方法
Main Menu:主菜单栏, 类似于主流桌面软件均具有的主菜单栏
Shortcuts:快捷方式栏, 包含软件应用的所有快捷按键
Data-Brower:数据浏览器, 储存后数据记录栏
User Tool-bar:客户工具栏, 客户自身开发的工具栏
Log Zone:软件日志展示区
Work Zone:数据展示及操作界面
Listof Folders: 文件夹列表
2.发动机模板制作介绍
2.1►

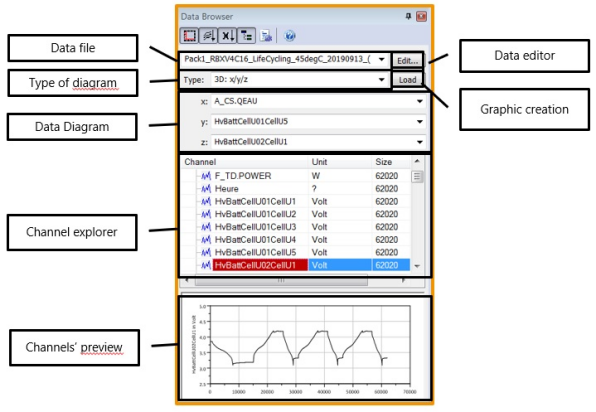

数据导入方案
DataFile: 数据文件名
Data Editor: 数据编辑器
Type of diagram: 图形类
GraphicCreation:图形创建器
Channel Explorer: 数据通道信息
Channels’ Preview: 测试通道数据展示

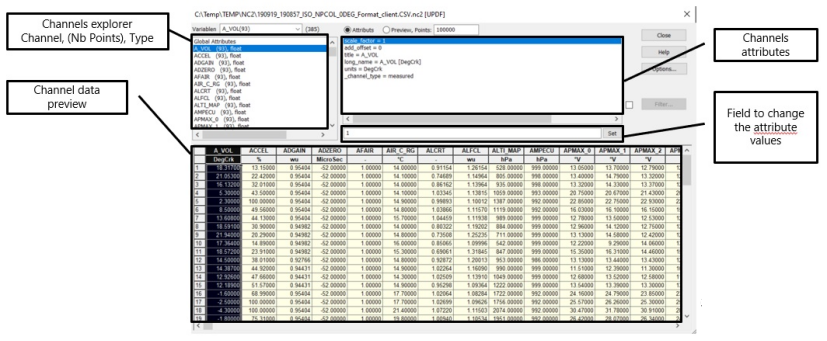

数据的导入方式, 可以通过手动点击Editor按钮, 来导入原始数据;如果查看原始数据有畸点, 也可以通过Data Editor界面进行更改。
当数据导入后, 可在Channel Explorer查看数据通道;选取合适的数据通道后, 会显示在下面的Channels’ preview界面中。
当数据选取与通道选取都完成后, 数据导入步骤就完成了, 继续制作发动机模板。
2.2►
工作区模板制作
当数据被导入后, 数据会自动转换为*.Nc2文件格式(二进制格式)
UniPlot软件将模板文件保存为. IPZ文件, IPZ文件存储所有可视化信息(例如图配置、布局等)
数据文件的.NC 以及UniPlot的. IPZ文件, 这两种元素结合在一起, 就得到了可视化的模板文件
数据+可视化信息最终存储在IPZ文件中, 发动机数据的模板文件, 也就非常方便地制作完成了。
